一、概述：
???? ?SWZT-1F/A分體式振動溫度變送器,SWZT-1F振動溫度變送器和Cu50銅熱電阻。溫度和振動信號通過振動探頭的四芯軟屏蔽電纜輸入到二次儀表。溫度傳感器、振動傳感器和電流轉換電路。溫度傳感器及其封裝組成溫度探頭，振動傳感器、電流轉換電路及其封裝組成振動探頭。根據風機對監控部位的要求，溫度探頭和振動探頭為分體式，適合獨立安裝。
SWZT-1F/A分體式振動溫度變送器與二次表SWZQ-1A、SWZQ-3A風機振動溫度監控報警器配套使用
SWZQ-1A風機監控報警器主要用于對冷卻塔風機運行過程中風機的振動速度和滑油溫度進行實時監控，當振動速度或滑油溫度過給定值時，進行聲光報警，并通過繼電器觸點輸出，自動切斷風機電源，起到保護風機，減小損失的作用。
SWZQ-3A 風機監控報警器是在原SWZQ-1A+的基礎上增加了高低油位檢測功能，主要用于對冷卻塔風機運行過程中風機的振動速度、滑油溫度以及潤滑油位進行實時監控，當振動速度或滑油溫度過給定值時，進行聲光報警，并通過繼電器觸點輸出，自動切斷風機電源，起到保護風機的作用；當潤滑油位低于下限或高于上限時，進行相應閃光報警，提醒用戶采取措施。
二、參數：
WZC-230Cu50/300×M27×2銅熱電阻? （溫度探頭）??????????????????????
溫度測量范圍0--100℃，振動速度值0--10mm/s，并具有報警指示及輸出。
三、產品接線及安裝：
?? 在按表1連接之前，截取適當長度的4分軟橡膠管，將四芯軟屏蔽電纜套入橡膠管內，然后將兩條屏蔽電纜按線色參照表一進行連接。注意線-線連接處應用直徑3毫米的熱縮管進行熱封。之后，將4分軟橡膠管套入防雨水接頭及連接管件管螺紋上，并扎緊。后，用聚氯乙烯膠布將各連接部位密封。

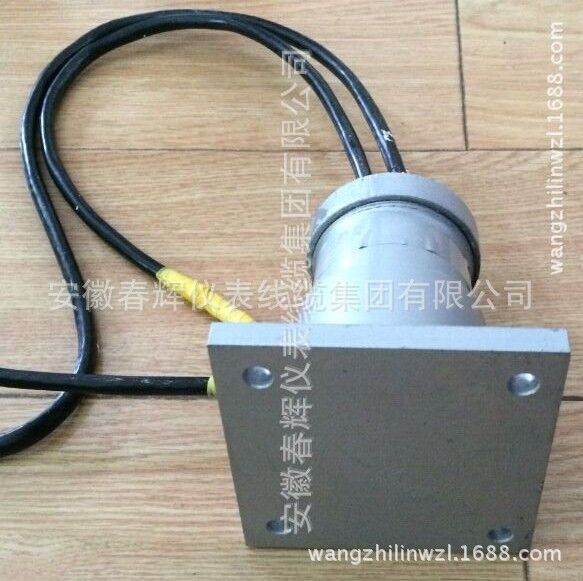

振動探頭導線孔引出兩根電纜線，用以與溫度探頭、二次儀表進行連接。
二次儀表與儀表的連接

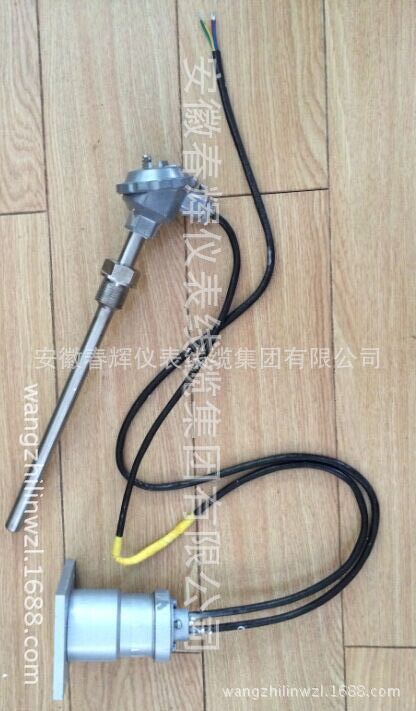

溫度探頭的連接：連接采用RVVP4x0.5二芯0.5平方毫米軟屏蔽線，溫度探頭引出的二芯線與振動探頭引出的二芯線進行線色對應連接，并用聚氯乙烯膠布包緊密封。
溫度和振動信號通過振動探頭引出的RVVP4x0.5四芯0.5平方毫米軟屏蔽電纜輸入到二次儀表。
注意：線—線連接時要同顏色的導線對接，接頭處要牢固，并具有良好的絕緣和密封。
四芯引線與二次儀表的連接關系如表1所示。
四芯電纜引線與二次儀表的連接關系
|
一? 次? 儀? 表
|
二 次 儀 表
|
|
引線序號
|
代號
|
名稱
|
線色
|
端子序號
|
代號
|
名稱
|
|
1
|
AGND
|
模擬地
|
黃
|
1
|
AGND
|
模擬地
|
|
2
|
+12V
|
電源
|
紅
|
2
|
+12V
|
電源
|
|
3
|
ZDSC
|
振動輸出
|
綠
|
3
|
ZDSR
|
振動輸入
|
|
4
|
WDSC
|
溫度輸出
|
藍
|
4
|
WDSR
|
溫度輸入
|
|
?注：屏蔽線一端接風機殼體（也可不接），另一端接儀表柜殼體。
|
?
